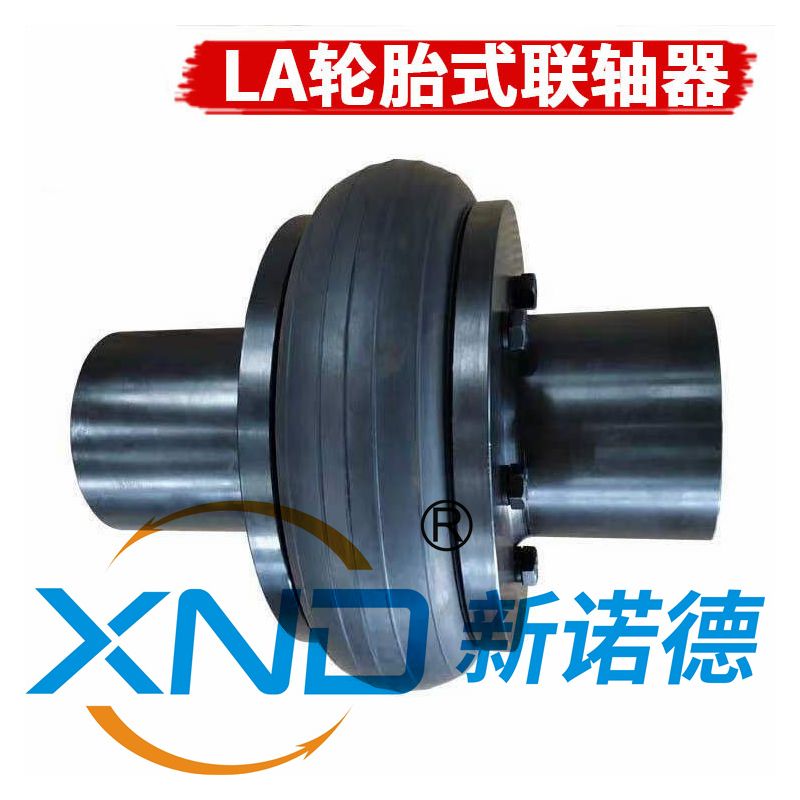

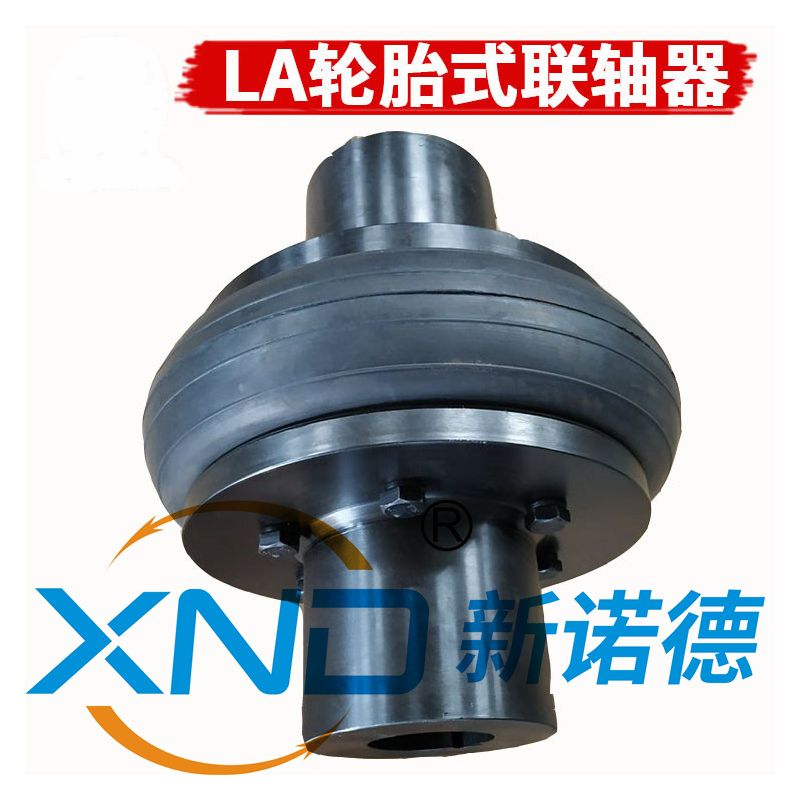

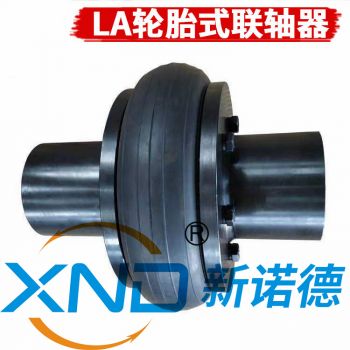

本聯軸器是一種高彈性聯軸器,具有良好的減震緩沖和優越的軸間偏移補償性能,工作溫度-20-+80度,傳遞轉矩0-20000N.m,適于潮濕,多塵,有沖擊,振動,正反轉多變和起動頻繁的工況條件,并且拆裝方便,不需潤滑,耐久可靠。
根據特殊需要形成非標準聯軸器,在超負荷工作時,半聯軸器的卡瓣起作用,不會發生惡性事故,偏差補償量:
軸向偏差:D*2% 徑向偏差:D*1% 角向偏差:3度到6度。
LA型輪胎式聯軸器基本性能參數和主要尺寸
規格
| 主要尺寸
| 螺釘數目
Md*1
| 軸孔直徑
| 軸孔長度
| 許用轉矩
| 許用轉速
| 轉動慣量
| 重量
|
D
| D
| S
| d d1
| I
| I
| tn
| {n}
| Kg.m2
| kg
|
Y J
| J Z
| n.m
| R/min
|
LA1
| 60
| 20
| 4
| 12-M4*10
| 6-11
| 16-25
| -
| 10
| 5000
| 0.0004
| 0.35
|
LA2
| 100
| 36
| 8
| 12-M6*20
| 8-19
| 14-42
| 35
| 20
| 5000
| 0.005
| 1.33
|
LA3
| 135
| 48
| 12
| 12-M8*25
| 18-28
| 30-32
| 35-50
| 80
| 4000
| 0.022
| 3.4
|
LA4
| 180
| 64
| 18
| 12-M10*30
| 25-38
| 44-82
| 50-65
| 160
| 3150
| 0.071
| 7.4
|
LA5
| 210
| 80
| 18
| 16-M10*40
| 32-50
| 60-112
| 65-90
| 315
| 2800
| 0.154
| 13.4
|
LA6
| 265
| 100
| 24
| 16-M12*40
| 40-56
| 84-112
| 90
| 630
| 2500
| 0.46
| 22.6
|
LA7
| 310
| 120
| 28
| 16-M16*50
| 48-75
| 84-142
| 90-120
| 1250
| 2000
| 1.86
| 34.8
|
LA8
| 400
| 150
| 38
| 16-M20*60
| 60-95
| 107-172
| 120-145
| 2500
| 1600
| 3.57
| 74.3
|
LA9
| 450
| 190
| 42
| 20-M20*70
| 80-125
| 132-212
| 145-180
| 5000
| 1250
| 6.47
| 111
|
LA10
| 550
| 230
| 52
| 24-M24*80
| 100-150
| 167-252
| 180-220
| 10000
| 1000
| 17.55
| 191
|
LA11
| 700
| 280
| 70
| 32-M30*90
| 130-180
| 202-302
| 220-270
| 20000
| 800
| 54.1
| 373
|
